AP30系列投入式液位变送器分为二款主系产品：

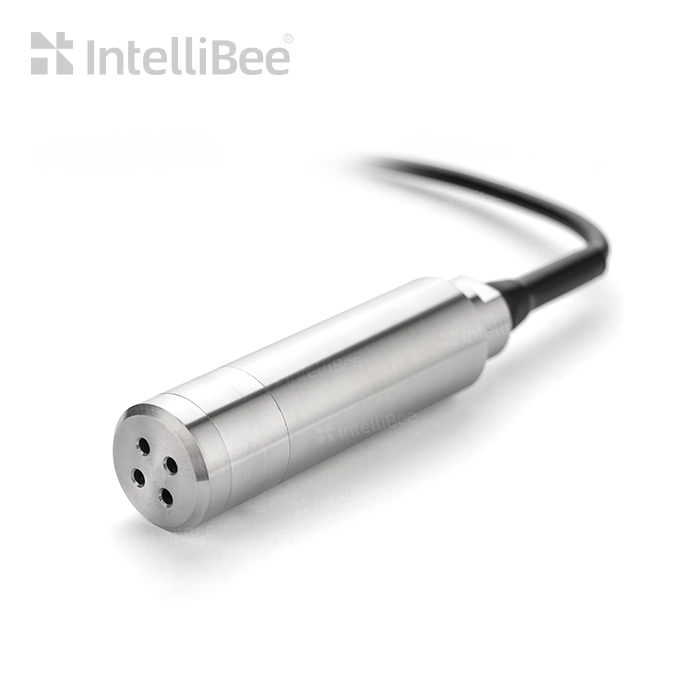

第一系列为，全不锈钢一体式结构，具有全不锈钢固态结构无可动部件，确保产品长期工作无渗漏，前端进水帽起到保护传感器的作用，该液位传感器采用特质导气线电缆，测量液位不受外界大气压变化影响，测量准确，长确稳定性好，广泛应用于石油，水利，城市供水，地下水位、水库及容器等的液位测量与控制。

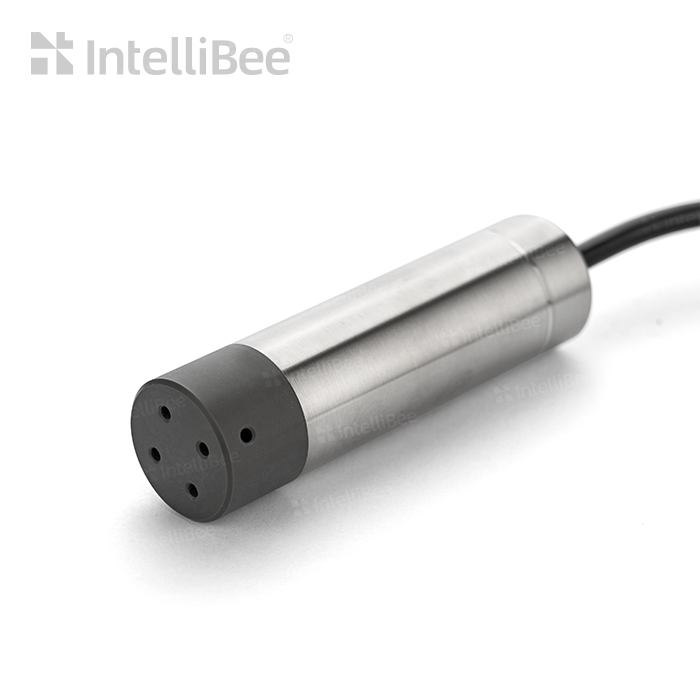

第二系列为：投入式防腐液位变送器采用高性能的陶瓷压阻及耐腐蚀芯体，利用陶瓷的温度稳定性、高精度、强防腐性特点，使用防腐性能极强的聚四氟乙烯、防腐合金等材料，可测各种腐蚀性介质，广泛应用于石油，水利，城市供水，化工，化学试验、医药、污水处理等液位测量与控制。
* 全不锈钢结构，防潮，防渗漏
* 长期稳定性好，使用寿命长
* 投入式测量，无安装，使用简便
* 防水透气电缆，抗拉耐用
* 城市供水，地下水
* 水塔，水箱，
* 石油，化工
* 开放灌的液位监控
性能参数：
量程 | 0-1m-1000mH2O（可选） | 温度补偿 | 0-70°C |
精度 | 0.25%、0.5%FS、1.0%FS | 工作温度 | -10-80°C |
输出 | 4-20mA、0/1-5/10V、0.5-4.5V、RS485 | 安全过载 | 150% |
供电 | 5VDC、24VDC、9-36VDC | 极限过载 | 200% |
安装接口 | 投入式、G1、1NPT、M36*2（可选） | 温度漂移 | 0.02%FS/°C |
电气连接 | 直接出线、2088接线盒 | 长期稳定性 | 0.2%FS/年 |
电缆材质 | PUR、PVC、PE、FEP（白色） | 壳体材质 | PVC、PTFE、316L |
负载能力 | 电流型：R=（供电电压-8V）/0.02 | 接液材质 | 316L、陶瓷 |
电气规格：
代号 | 标准信号（带短路保护） | 供电电压，带极性保护 | 供电-电流 | 负载（R） | 输出阻抗 |
A1 | 4~20mA | DC 9~30V | 最大25mA | R≤(U-9)/0.02Ω |
|
V1 | 1~5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V2 | 0~5 V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V3 | 0.5~4.5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V4 | 0.5~4.5V DC | DC 5±0.25V | 8mA | R≥50kΩ | <2kΩ |
S3 | 定制输出 | 定制供电 | 10μA |
|
材料特性：
接口及壳体 | PVC、PTFE、316L |
O形圈 | 氟橡胶，聚四氟乙烯，丁晴橡胶，可定制 |
传感器膜片 | 316L、陶瓷 |
重量 | 约150g |
AP30 | G | 010M | A1 | F2 | W2 | S |
型号 | 压力 | 量程范围 | 输出 | 接液材质 | 电气连接 | 备注 |
AP30 | G=表压 | 001M =1米液位 | A1=4~20mA | F1=316L | W1=直出1米 | T=特殊备注项 |
以上示例型号：AP30G010MV5F1W1参数说明（AP30系列压力变送器；量程：0-10米液位，表压；输出：RS485；精度：典型0.5%FS；供电：9~30V DC, 电气连接：直接出线；特殊说明：010M=10米 G/A 中的G/A代表表压和绝压都有这个量程，G表压，A绝压, ）
备注：可接受客户定制其它特殊要求，请联系销售选型工程师咨询。
