AP91是定位为模块化设计符合全球OEM标准的工业测量仪表产品，该系列质量稳定可靠且具有超高性价比，坚固耐用能够满足更严苛的工业标准要求，广泛应用于的产业配套，行业配套及设备配套，该系列包含多种选项，分别应用于不同行业，不同工况，解决了不同场合经济性压力监测需求，广泛服务于各行各业。

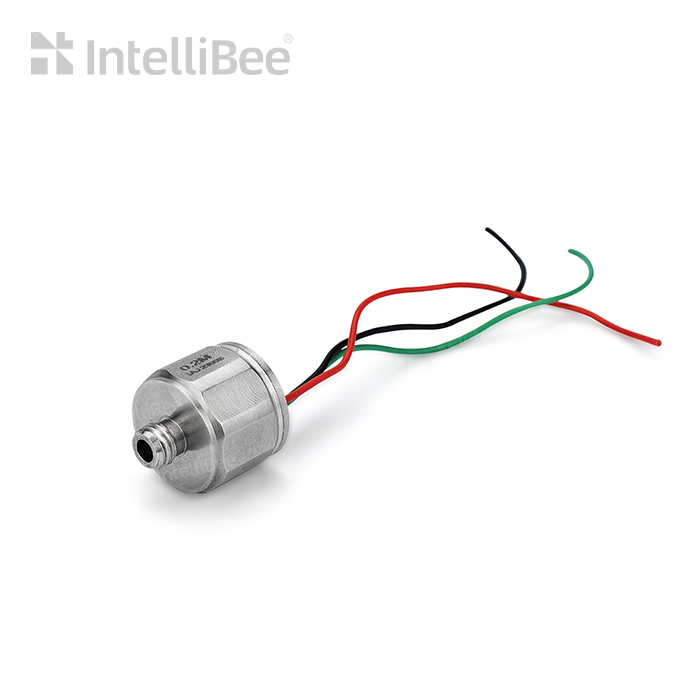

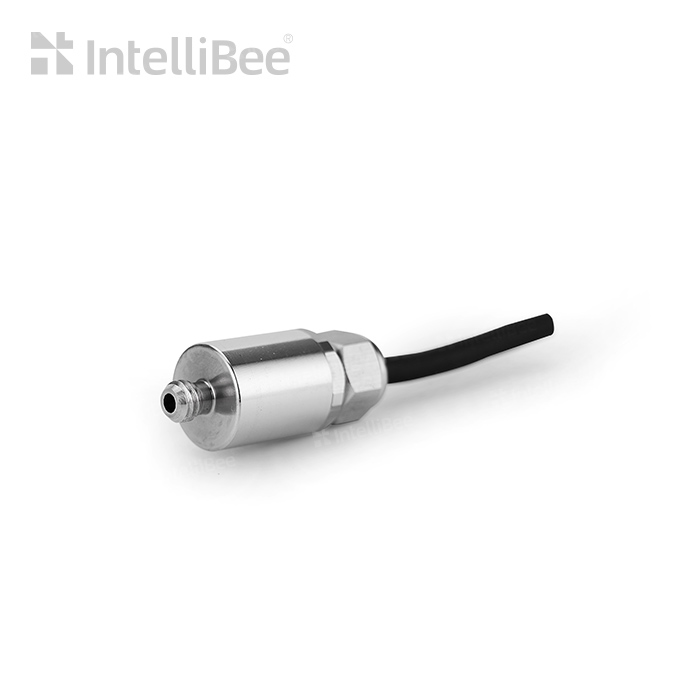

AP91微小型压力传感器与变送器是一款用于测量动态和静态压力的一体式变送输出的微小型压力传感器，适用于安装空间受到限制或传感器重量要求轻便的场合，AP91微小型压力传感器与变送器的传感元件是由完全温度补偿的惠斯登电桥扩散在高稳定性的微加工硅应变基材上制成，因此产品能保证良好的性能，传感器本体结构设计紧凑，外壳可以选用全钛材料，重量不含线低于52g, 并有G3/8平膜设计选择，保证了3KHz的动态频响,常规小螺纹引压也能达到1KHz的动态特性指标，有很广泛的应用场景，性价比高。
* 一体微小型设计，多种变送输出4-20mA、0~5V、0.5~4.5V
* 动态及静态压力测量
* 可齐平隔膜，动态特性好
* 外壳不锈钢或全钛材料，满足不同工况
* 安装力矩灵敏度低
* 多种安装螺纹可选：M5x0.8、M6x1、M8x1、G3/8齐平膜螺纹
* 量程范围宽，且模块化设计，表压、绝压多种配置可选
* 实验室和科研开发，微小型装置
* 车载设备监控 、安全气囊测试 、制动系统的压力
* 气缸压力、 发动机进气口和汽轮机
* 海洋监测 水下设备
* 机器人和小型反应器
* 生物医疗液体分析仪
性能参数：
测量范围 | 0~100KPa……70MPa | |
过载能力 | 1.5~2倍满量程压力 | |
爆破压力 | 4xFS(≤100MPa) | |
耐 用 性 | ﹥1x107循环（P:0~FS） | |
压力类型 | 表压/绝压 | |
测量介质 | 与316不锈钢兼容的气体或液体 | |
响应频率 | 0~1KHz 平膜外形0~3KHz | |
固有频率 | 500KHz | |
分辨率 | 0.01%FS | |
综合精度(线性、迟滞、重复性) | ±0.5%FS （默认） | ±0.25%FS/±0.1%FS（附加项T1/T2） |
长期稳定性 | 典型：±0.1%FS | 最大：±0.2%FS |
零点温度漂移 | 典型：±0.01%FS/℃ | 最大：±0.02%FS/℃ |
灵敏度温度漂移 | 典型：±0.01%FS/℃ | 最大：±0.02%FS/℃ |
环境条件：
介质温度 | -40～100℃ 特殊可-55～150℃接受定制 |
环境温度 | -40～85℃ |
补偿温度 | -20～70℃ 特殊可-40～120℃接受定制 |
抗振动性 | 20g IEC 60068-2-6 |
抗冲击性 | 500g/1ms IEC 60068-2-27 |
EMC-发射 | EN61000-6-3 |
EMC-抗扰 | EN61000-6-2 |
绝缘阻抗 | ﹥100MΩ（100V） |
外壳防护 | 插头型（IP65）； 电缆型/一体航插（IP67） 符合IEC 60529标准 |
认证 | CE |
电气规格：
代号 | 标准信号（带短路保护） | 供电电压，带极性保护 | 供电-电流 | 负载（R） | 输出阻抗 |
A1 | 4~20mA | DC 9~30V | 最大25mA | R≤(U-9)/0.02Ω |
|
V1 | 1~5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V2 | 0~5 V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V3 | 0.5~4.5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V4 | 0.5~4.5V DC | DC 5±0.25V | 8mA | R≥50kΩ | <2kΩ |
材料特性：
接口及壳体 | 不锈钢304/全钛 |
O形圈 | 氟橡胶 |
传感器膜片 | 不锈钢316L |
重量 | 约52g |
AP91 | G | 016B | A1 | F1 | W4 | T1 |
型号 | 压力类型 | 量程范围 | 输出 | 安装螺纹 | 电气连接 | 附加项 |
AP91 | G=表压 | 001B=1barG/A | A1=4~20mA | F1=M6x1外 | W1=直出1米 | T1=精度0.25% |
以上示例型号：AP91G016BA1F1W4T1参数说明（AP91系列微小型压力传感器/变送器；量程：0-1.6MPa表压；输出：4-20mA；精度：典型0.25%FS；供电：9~30V DC,压力连接：M6x1外；电气连接：XS9航空插头转1米屏蔽电缆线，特殊说明：010B=10bar G/A 中的G/A代表表压和绝压都有这个量程，G表压，A绝压）
备注：订货单品单批次超过一定数量，可接受客户定制。详情请联系销售选型工程师。
