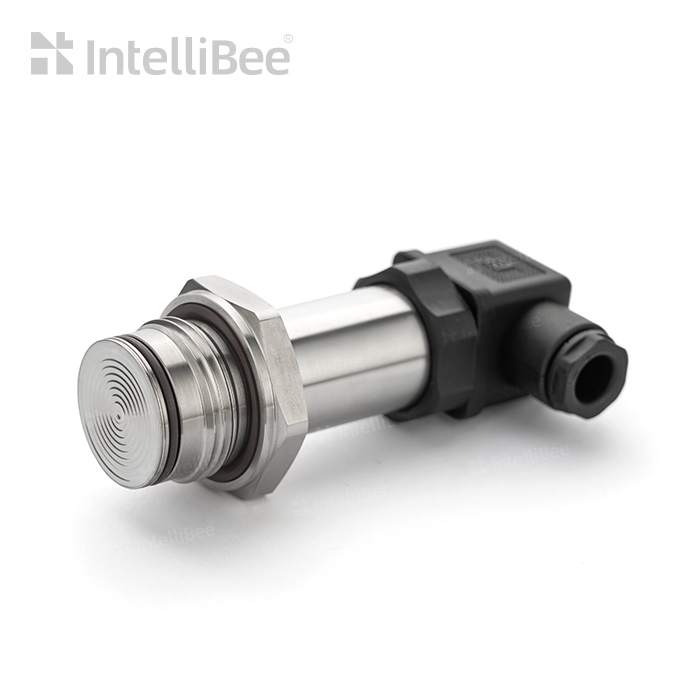

AP27系列平嵌隔膜卫生型压力变送器是采用精密补偿技术设计生产的高精度，高稳定性的压力传感器，该产品采用多项新技术，具有全不锈钢结构和标准化的的信号输出，大量程测量范围的特点，具有平嵌隔膜，设计坚固耐用，工艺水准高，专门设计用于粘性、浆糊状、粘合剂、结晶化、含颗粒和受污染等能够堵塞传统过程连接压力通道的介质中进行测量。
AP27系列平嵌隔膜卫生型压力传感器设计经过多年现场经验优化，采用平嵌隔膜过程连接，可在过程中充分发挥接液隔膜的清洁能力。这样即使在经常更换介质的关键应用中进行压力测量，也可保证无故障，且易于维护。
* 无腔波纹平膜
* 高可靠性
* 测量范围宽
* 可选现场显示
* 食品、制药行业
* 颜料、喷涂设备
* 化工、造纸工业
* 环保、粉尘工程
* 卫生、高温清洗
性能参数：
测量范围 | 0~20KPa...60MPa | |
过载能力 | 1.5~2倍满量程压力(带阻尼可抗300%瞬间冲击)、 | |
爆破压力 | 4xFS (≤100MPa) | |
耐 用 性 | ﹥1x107循环（P:10~90%FS） | |
压力类型 | 表压/绝压 | |
测量介质 | 与316不锈钢兼容的气体或液体 | |
响应时间 | ≤4ms | |
分辨率 | 0.01%FS | |
综合精度(线性、迟滞、重复性) | 典型：±0.25%FS | 最大：±0.5%FS |
长期稳定性 | 典型：±0.2%FS/年 | 最大：±0.3%FS/年 |
零点温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.04%FS/℃ |
灵敏度温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.04%FS/℃ |
环境条件：
介质温度 | -40～125℃ |
环境温度 | -20～85℃ |
补偿温度 | -10～70℃ |
抗振动性 | 20g IEC 60068-2-6 |
抗冲击性 | 500g/1ms IEC 60068-2-27 |
EMC-发射 | EN61000-6-3 |
EMC-抗扰 | EN61000-6-2 |
绝缘阻抗 | ﹥100MΩ 500V AC-1min |
外壳防护 | 插头型（IP65）； 电缆型（IP67） 符合IEC 60529标准 |
认证 | CE (欧盟) |
电气规格：
代号 | 标准信号（带短路保护） | 供电电压，带极性保护 | 供电-电流 | 负载（R） | 输出阻抗 |
A1 | 4~20mA | DC 9~30V | 最大25mA | R≤(U-9)/0.02Ω |
|
V1 | 1~5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V2 | 0~5 V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V3 | 0.5~4.5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V4 | 0.5~4.5V DC | DC 5±0.25V | 8mA | R≥50kΩ | <2kΩ |
S3 | 定制输出 | 定制供电 |
|
|
材料特性：
接口及壳体 | 不锈钢316 |
O形圈 | 氟橡胶 |
传感器膜片 | 不锈钢316L |
重量 | 约180g |
AP27 | G | 010B | A1 | F2 | W2 | S |
型号 | 压力 | 量程范围 | 输出 | 安装螺纹 | 电气连接 | 备注 |
AP27 | G=表压 | 020K=20KPa G | A1=4~20mA | F1=M20x1.5外 | W1=直出1米 | T=特殊备注项 |
以上示例型号：AP27G010BA1F2W2S参数说明（AP27系列压力变送器；量程：0-1MPa表压；输出：4-20mA；精度：典型0.5%FS；供电：9~30V DC,压力连接：G1/4外；电气连接：赫斯曼插头；带瞬时缓冲器，特殊说明：010B=10bar G/A 中的G/A代表表压和绝压都有这个量程，G表压，A绝压）
备注：订货单品单批次超过一定数量，可接受客户定制。详情请联系销售选型工程师。
