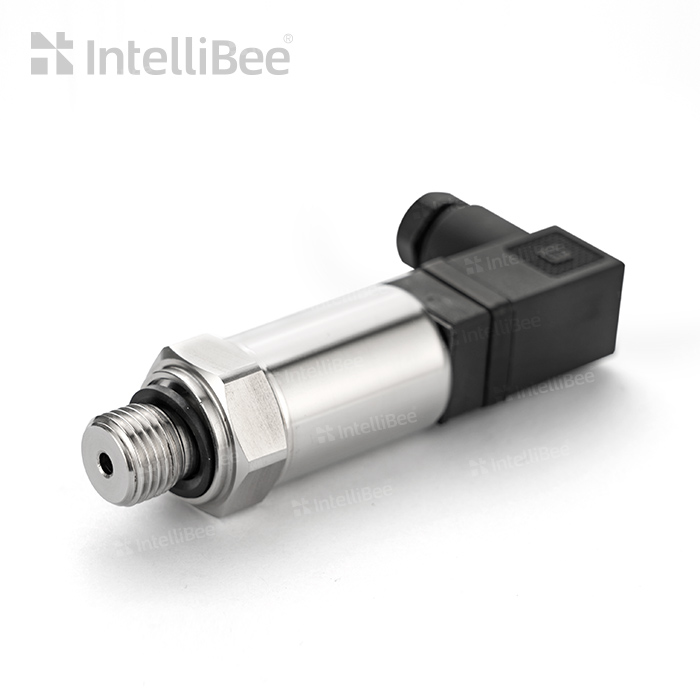

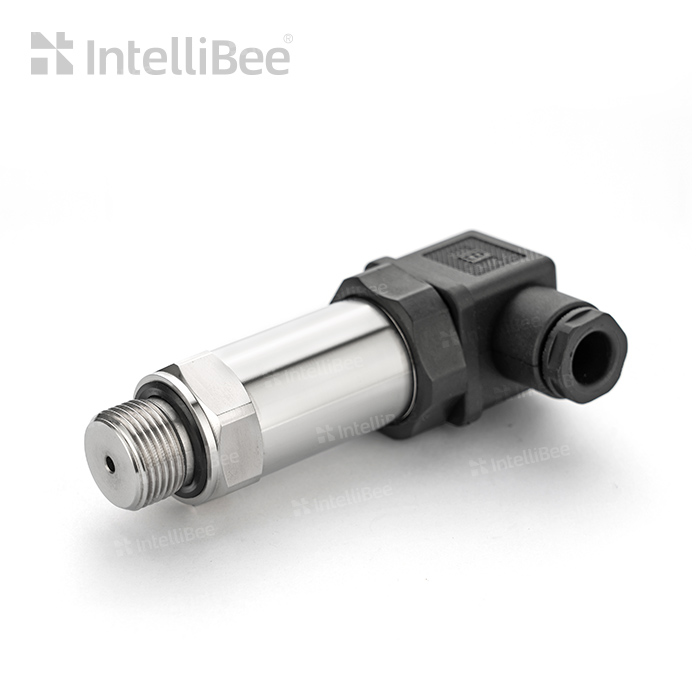

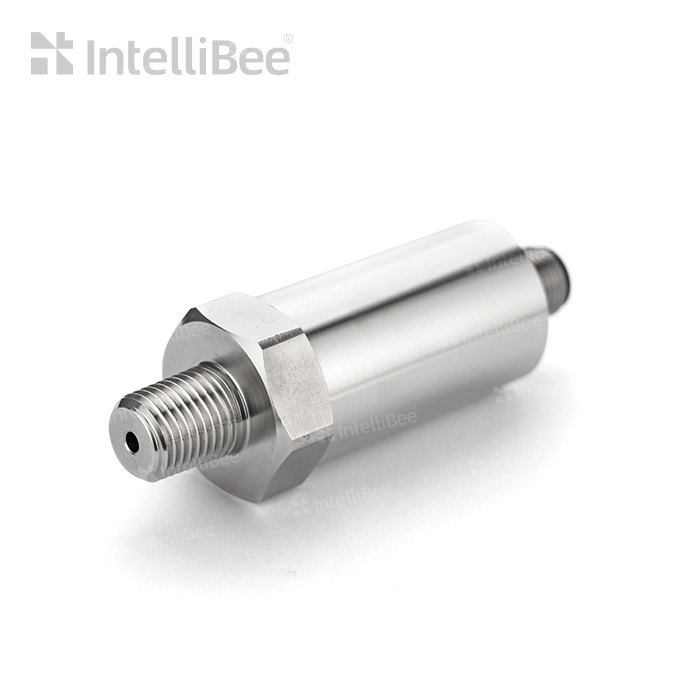

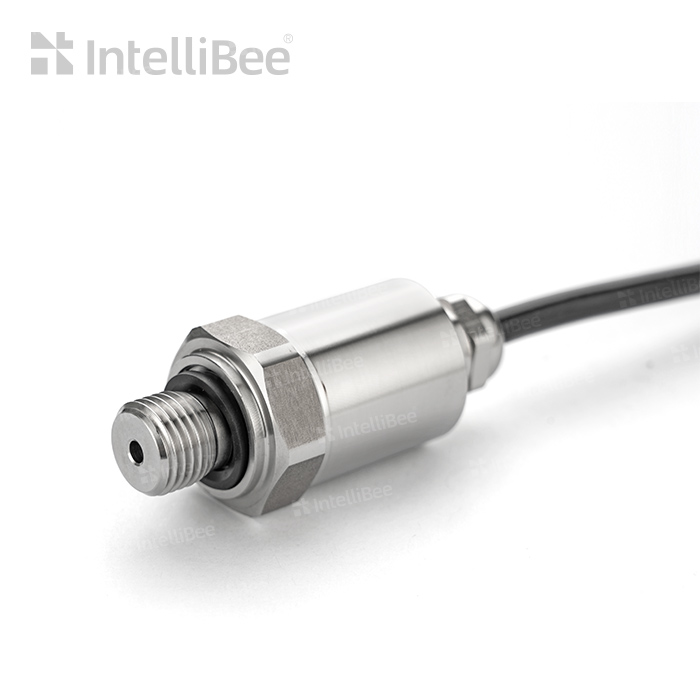

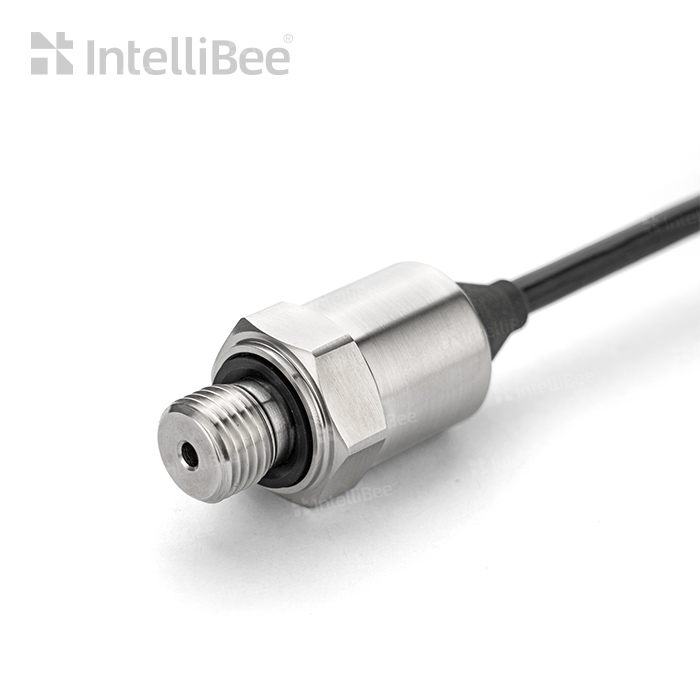

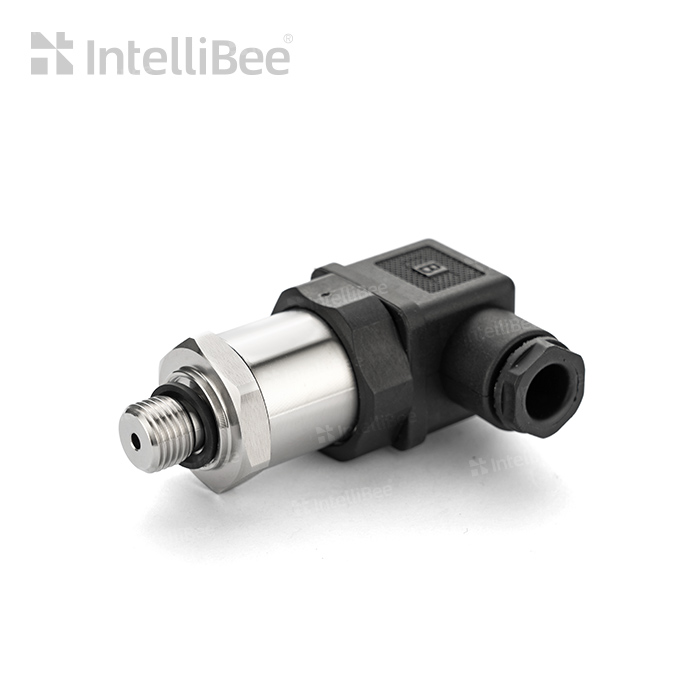

AP20系列小巧型压力变送器是一款可OEM的高可靠性、耐久性产品，该产品采用高精度压力芯体和精密补偿技术设计、制造，具有测量范围宽、精度高和紧凑型设计等特点，适用于对多领域的液体、气体压力进行精密测量与控制。
* 高精度
* 高性价比
* 测量范围宽
* 紧凑型设计
* 环境工程、机械制造
* 液压与气动系统、设备配套
* 食品，制药设备
* 能源及水处理系统
* 测量和控制技术
性能参数：
测量范围 | 0~20KPa...60MPa | |
过载能力 | 1.5~2倍满量程压力(带阻尼可抗300%瞬间冲击)、 | |
爆破压力 | 4xFS (≤100MPa) | |
耐 用 性 | ﹥1x107循环（P:10~90%FS） | |
压力类型 | 表压/绝压 | |
测量介质 | 与316不锈钢兼容的气体或液体 | |
响应时间 | ≤4ms | |
分辨率 | 0.01%FS | |
综合精度(线性、迟滞、重复性) | 典型：±0.3%FS | 最大：±0.5%FS |
长期稳定性 | 典型：±0.2%FS/年 | 最大：±0.3%FS/年 |
零点温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.04%FS/℃ |
灵敏度温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.04%FS/℃ |
环境条件：
介质温度 | -20～85℃ |
环境温度 | -20～85℃ |
补偿温度 | -10～70℃ |
抗振动性 | 20g IEC 60068-2-6 |
抗冲击性 | 500g/1ms IEC 60068-2-27 |
EMC-发射 | EN61000-6-3 |
EMC-抗扰 | EN61000-6-2 |
绝缘阻抗 | ﹥100MΩ 500V AC-1min |
外壳防护 | 插头型（IP65）； 电缆型（IP67） 符合IEC 60529标准 |
认证 | CE (欧盟) |
电气规格：
代号 | 标准信号（带短路保护） | 供电电压，带极性保护 | 供电-电流 | 负载（R） | 输出阻抗 |
A1 | 4~20mA | DC 9~30V | 最大25mA | R≤(U-9)/0.02Ω |
|
V1 | 1~5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V2 | 0~5 V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V3 | 0.5~4.5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V4 | 0.5~4.5V DC | DC 5±0.25V | 8mA | R≥50kΩ | <2kΩ |
S3 | 定制输出 | 定制供电 | 10μA |
|
材料特性：
接口及壳体 | 不锈钢304 |
O形圈 | 氟橡胶 |
传感器膜片 | 不锈钢316L |
重量 | 约150g |
AP20 | G | 010B | A1 | F2 | W2 | S |
型号 | 压力类型 | 量程范围 | 输出 | 安装螺纹 | 电气连接 | 备注 |
AP20 | G=表压 A=绝压 | 020K =20KPa G | A1=4~20mA | F1=M20x1.5外 | W1=直出1米 | E-本安防爆 |
以上示例型号：AP20G010BA1F2W2S参数说明（AP12系列压力变送器；量程：0-1MPa表压；输出：4-20mA；精度：典型0.3%FS；供电：9~30V DC,压力连接：G1/4外；电气连接：赫斯曼插头；带瞬时缓冲器，特殊说明：010B=10bar G/A 中的G/A代表表压和绝压都有这个量程，G表压，A绝压）
备注：可接受客户定制其它特殊要求，请联系销售选型工程师咨询。
