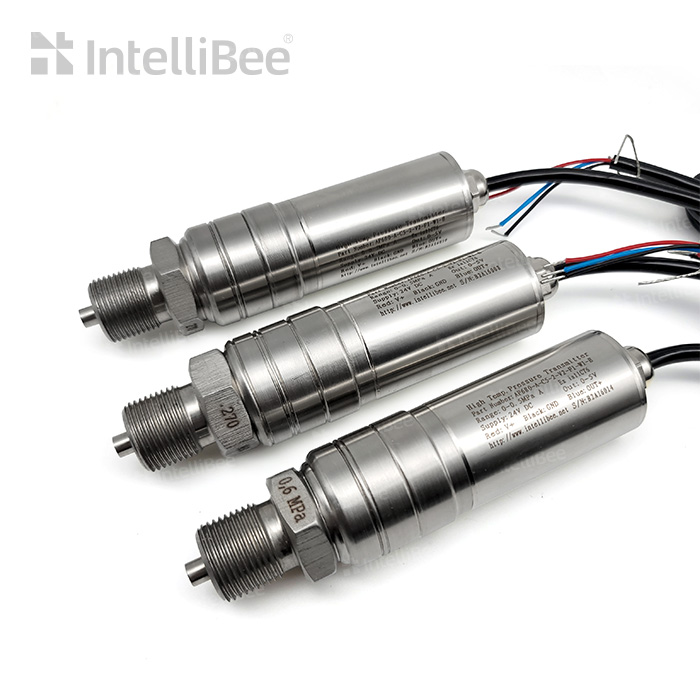

AP25型蓝宝石压力芯体，系由钛合金膜片与蓝宝石单晶绝缘体组成高温热熔而成，测量时不会发生滞后、疲劳和蠕变现象；蓝宝石有着非常好的弹性和绝缘特性（1000 ℃ 以内），对温度变化不敏感，即使在高温条件下，也有着很好的工作特性；另外，硅-蓝宝石半导体敏感元件，无p-n漂移抗辐射特性极强；因此，可应用于各种复杂环境场合。
* 压力测量范围宽（0～1MPa～200MPa）
* 温度测量范围宽（-40 ~ +350℃）温度误差小
* 高精度，高稳定性
* 重量轻，性价比高
* 潜油电泵、油田井下电子压力计配套专用
* 工业现场过程压力控制
* 航海及造船行业
* 石油、化工行业
* 发电厂、核电站
* 各科研院所的实验室设备
压力类型 | TG-表压 | TA-绝压 |
量 程 | 0—1、1.6、4、6、8、10、16、25、40、60、100、150、200MPa | |
最大超压 | 量程的1.5倍 | |
零点信号 | ＜±1mV | |
满量程信号 | 5±0.2mV/V | |
灵敏度 | 优于0.01%F.S | |
综合误差 | 优于0.1%F.S | |
重复性及迟滞 | ＜0.05%F.S | |
温补范围 | +100~+250℃、+200~+350℃ | |
工作温度 | -40~+250℃、-40~+350℃ （极限温度可到400℃） | |
温飘（温补范围内） | ＜2%（当精度0.1%时） | |
响应时间 | ＜10ms | |
输入和输出阻抗 | Rin＞6KΩ Rout＜7KΩ | |
供电 | DC5V±0.001V（DC2~15V范围内可用） | |
绝缘阻抗 | DC500V/500MΩ | |
单支重量 | ＜30g | |
抗震等级 | 俄标G2 | |
过程连接 | M10×1 | |
电气连接 | 红=V+：黑/灰=V-：绿=OUT+：白=OUT- | |
材质 | 钛合金 WTi9、WTi4 | |
