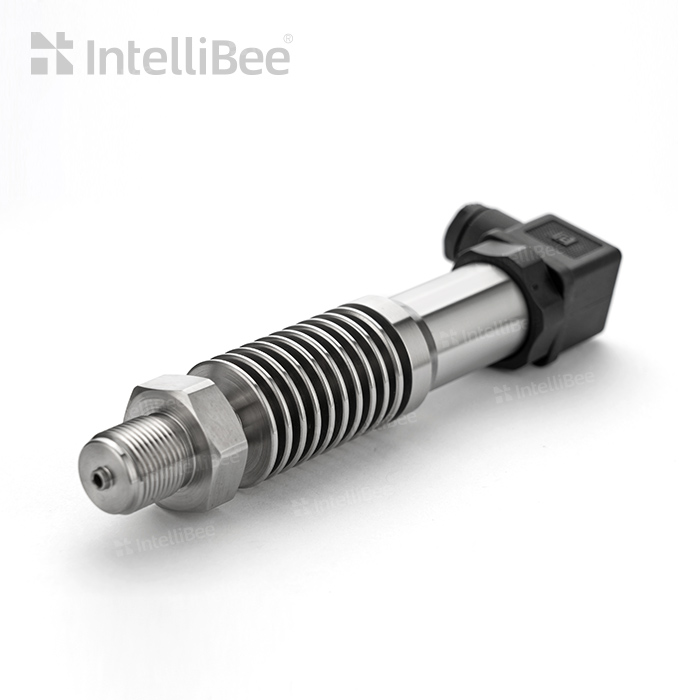

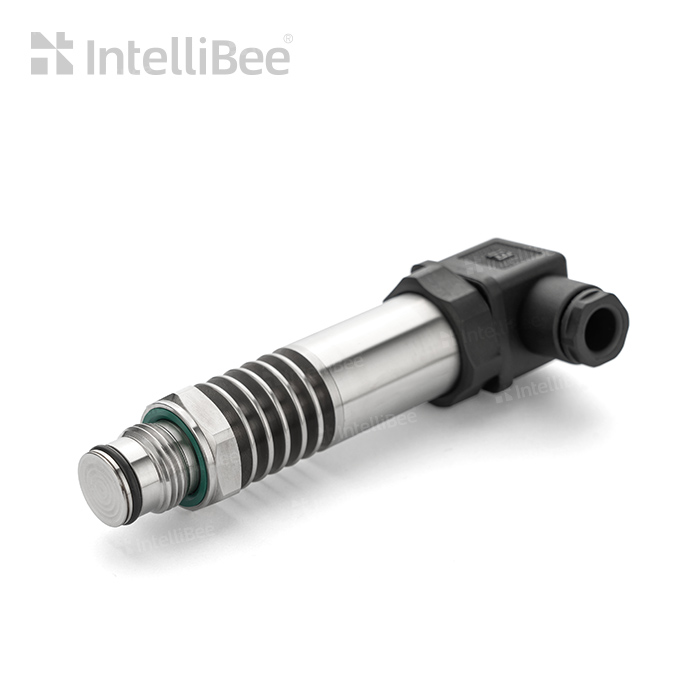

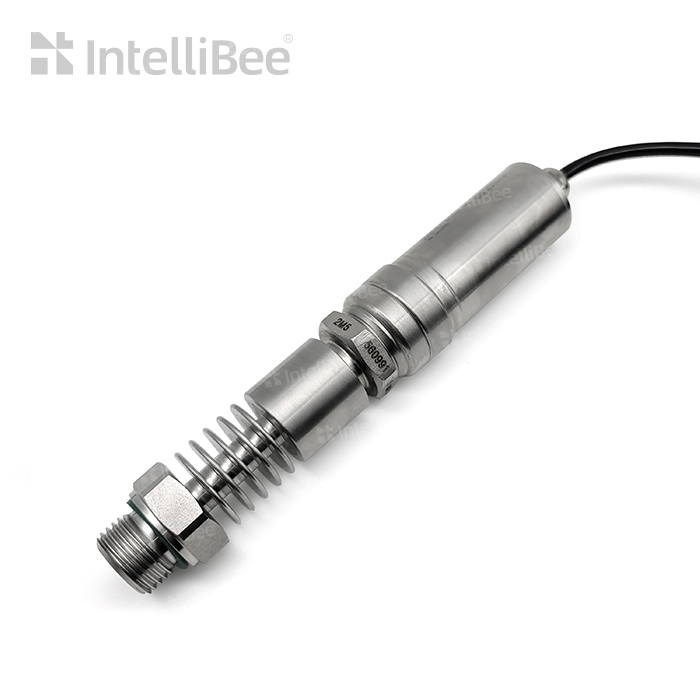

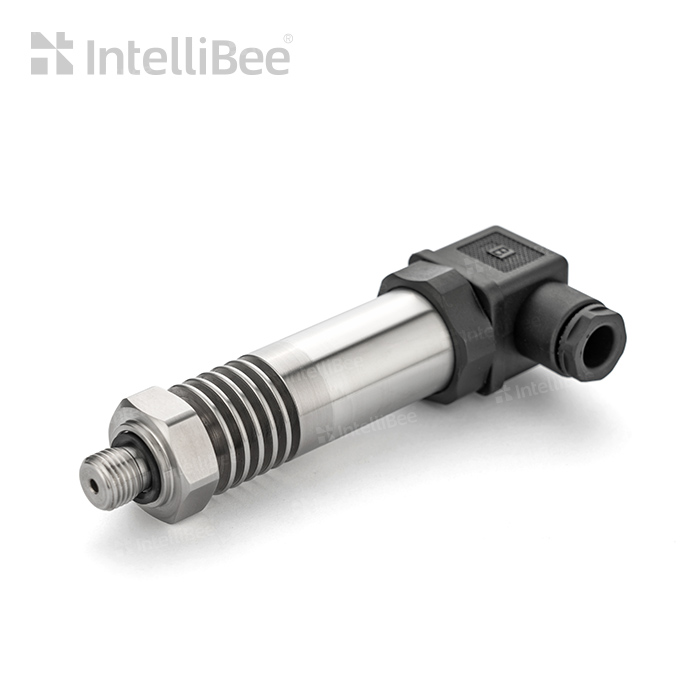

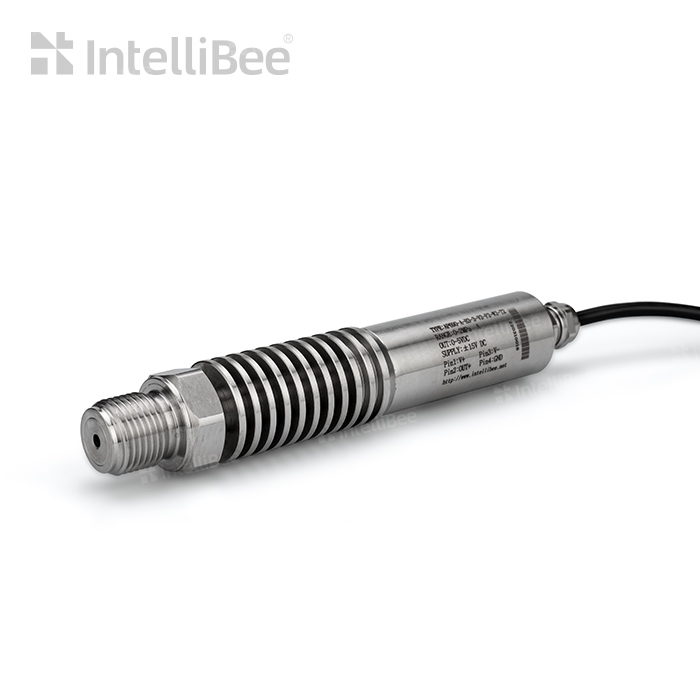

AP25系列超宽高低温型压力变送器为全不锈钢结构，选用进口耐高温压力传感器作为信号测量敏感元件，被测介质压力经过变送器上的散热结构传递到传感器上，传感器探头能在零下-65℃及高温400℃下长期可靠工作，该产品广泛应用于高温领域的液体，蒸汽压力测量与控制行业。
* 散热结构设计，可耐中高温
* 多种压力接口选择，性价比高
* 综合精度高，工作温度范围广
* 可选用一体化数字显示表头
* 高温领域的流体测量
* 蒸汽压力测量与控制
* 锅炉压力控制
* 热电机组
性能参数：
测量范围 | 0~100KPa...100MPa | |
过载能力 | 2倍满量程压力(最高150MPa)、 | |
爆破压力 | 4xFS(≤150MPa) | |
耐 用 性 | ﹥1x107循环（P:10~90%FS） | |
压力类型 | 表压/绝压 | |
测量介质 | 与钛/硅兼容的气体或液体 | |
响应时间 | ≤5ms | |
分辨率 | 0.01%FS | |
综合精度(线性、迟滞、重复性) | 典型：±0.5%FS | 最大：±1%FS |
非线性 | 典型：±0.25%FS | 最大：±0.5%FS |
重复性+迟滞 | 典型：±0.15%FS | 最大：±0.2%FS |
长期稳定性 | 典型：±0.15%FS/年 | 最大：±0.2%FS/年 |
零点温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.03%FS/℃ |
灵敏度温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.03%FS/℃ |
环境条件：
介质温度 | -65～400℃ |
环境温度 | -40～80℃ |
补偿温度 | -10～70℃ |
抗振动性 | ±20g IEC 60068-2-6 |
抗冲击性 | 1000g/1ms IEC 60068-2-27 |
EMC | EN61000-6（3级-2类） |
外壳防护 | 插头型（IP65）； 电缆型（IP67） 符合IEC 60529标准 |
认证 | CE （欧盟） |
电气规格：
代号 | 标准信号（带短路保护） | 供电电压，带极性保护 | 供电-电流 | 负载（R） | 输出阻抗 |
A1 | 4~20mA | DC 9~30V | 最大25mA | R≤(U-9)/0.02Ω | |
V1 | 1~5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V2 | 0~5 V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V3 | 0.5~4.5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V4 | 0.5~4.5V DC | DC 5±0.25V | 8mA | R≥50kΩ | <2kΩ |
材料特性：
接口及壳体 | 不锈钢304，可定制 |
传感器膜片 | 钛/硅 |
重量 | 约200g |
| P25 | G | 025B | A1 | F1 | W2 |
| 型号 | 压力类型 | 量程范围 | 输出 | 安装螺纹 | 电气连接 |
| AP25 | G=表压 A=绝压 | 001B=1bar G\A 002B=2bar G\A 004B=4bar G\A 010B=10bar G\A 016B=16bar G\A 025B=25bar G\A 035B=35bar G\A 040B=40bar G\A 060B=60bar 100B=100bar 250B=250bar 400B=400bar 600B=600bar 01kB=1000bar | A1=4~20mA V1=1~5V V2=0~5V V3=0.5~4.5V V4=0.5~4.5V/5V V5=RS485 V6=定制输出 | F1=M20x1.5外 F2=G1/4外 F3=1/4NPT F0=自定义 | W1=直出1米 W2=A型赫斯曼 W3=M12角出1米 W4=M12直出1米 |
以上示例型号：AP25G025BA1F1W3参数说明（AP25高温型压力变送器；量程：0-25bar；输出：4-20mA；精度：典型0.5%FS；供电：9~30V DC,压力连接：M20x1.5外；电气连接：M12x1航空插头角出1米线；特殊说明：010B=10bar G/A 中的G/A代表表压和绝压都有这个量程，G表压，A绝压）
备注：可接受客户定制其它特殊要求，请联系销售选型工程师咨询。
