AP90系列是定位为模块化设计符合全球OEM标准的工业测量仪表产品，该系列质量稳定可靠且具有超高性价比，坚固耐用能够满足更严苛的工业标准要求，广泛应用于的产业配套，行业配套及设备配套，该系列包含多种选项，分别应用于不同行业，不同工况，解决了不同场合动态压力监测需求，广泛服务于各行各业。

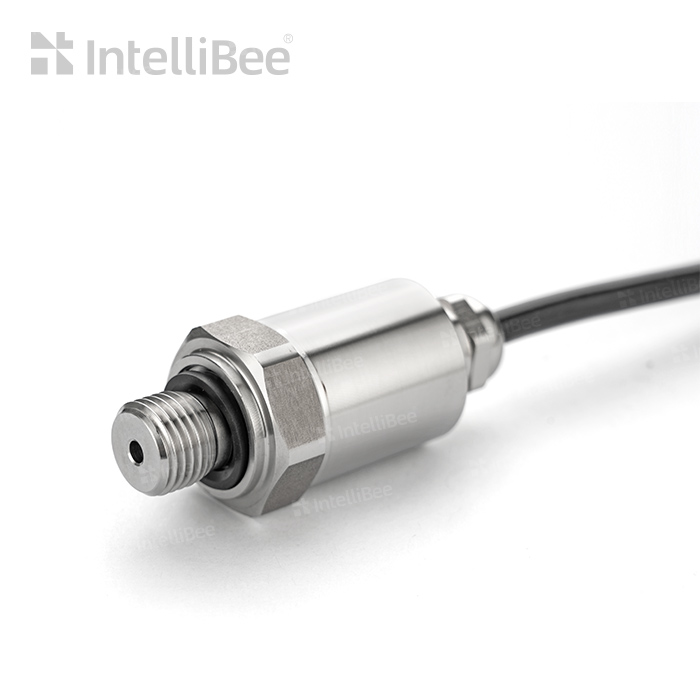

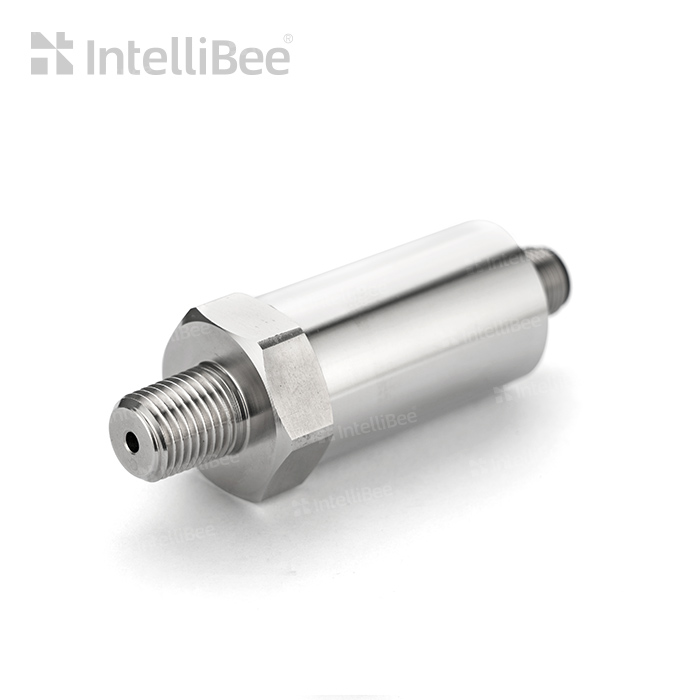

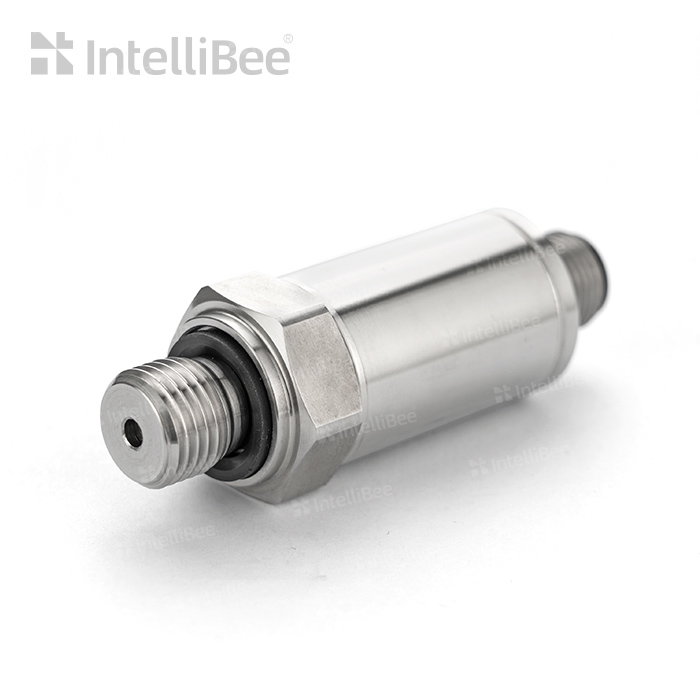

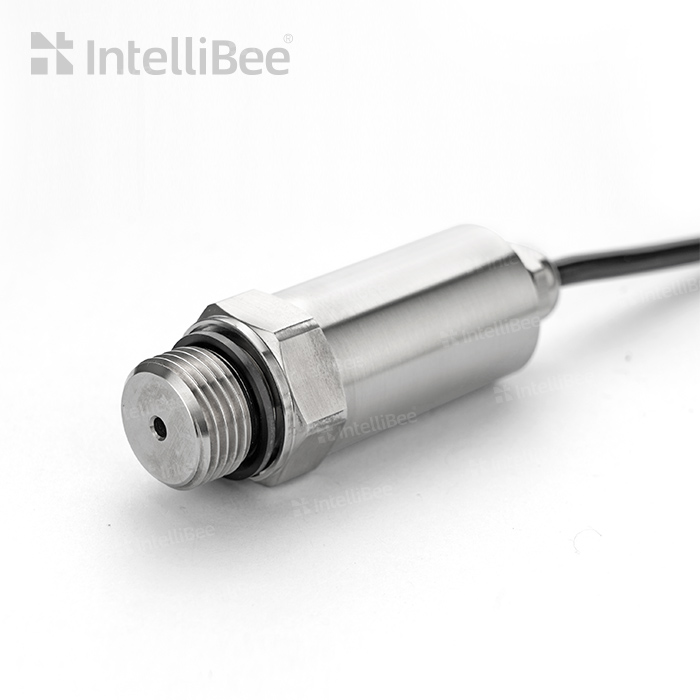

AP90高频动态脉动传感器/变送器是采用电容薄膜专利技术设计制造的，此传感器由钛基合金膜片与其弹性连接的陶瓷镀金电极构成一个可变电容，当压力动态变化时，电容值亦可瞬时发生变化，这种原理设计保证了固有频率500KHz的动态特性和产品的测量稳定性，后接数字调校特种中频电路，可将此电容量的变化转换成线性对应标准电信号，如4-20mA、0-5V等，同时确保了测量的准确性。
* 测量范围：0~20KPa……60MPa
* 动静态同时测量
* 多种工业信号输出4~20mA、DC 0~5V、DC 1~5V和DC 0.5~4.5V
* 全不锈钢结构，可测量与其兼容的气体，液体，气液混合等流体
* 结构紧凑，标准化流程生产，品质稳定可靠，性价比高
* 高转速油泵的测试
* 高速阀门的测试
* 发动机压力动态特性检测
* 机车测试实验台
* 液压、气压动态测试实验台
* 石油，化工行业设备配套
* 医疗设备配套
* 其他需求动态压力测量的设备及系统
性能参数：
测量范围 | 0~10KPa……60MPa | |
过载能力 | 1.5~2倍满量程压力、 | |
爆破压力 | 4Xfs(≤100MPa) | |
耐 用 性 | ﹥1x108循环（P:0~FS） | |
压力类型 | 表压/绝压 | |
测量介质 | 与316不锈钢兼容的气体或液体 | |
响应频率 | 0~3KHz，可定制 | |
固有频率 | 500KHz | |
分辨率 | 0.01%FS | |
综合精度(线性、迟滞、重复性) | 典型：±0.5%FS | 最大：±1%FS |
长期稳定性 | 典型：±0.2%FS | 最大：±0.3%FS |
零点温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.05%FS/℃ |
灵敏度温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.05%FS/℃ |
环境条件：
介质温度 | -20～85℃ |
环境温度 | -20～80℃ |
补偿温度 | -10～60℃ |
抗振动性 | 10g IEC 60068-2-6 |
抗冲击性 | 500g/1ms IEC 60068-2-27 |
EMC-发射 | EN61000-6-3 |
EMC-抗扰 | EN61000-6-2 |
绝缘阻抗 | ﹥100MΩ（100V） |
外壳防护 | 插头型（IP65）； 电缆型（IP67） 符合IEC 60529标准 |
认证 | CE |
电气规格：
代号 | 标准信号（带短路保护） | 供电电压，带极性保护 | 供电-电流 | 负载（R） | 输出阻抗 |
A1 | 4~20mA | DC 9~30V | 最大25mA | R≤(U-9)/0.02Ω |
|
V1 | 1~5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V2 | 0~5 V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V3 | 0.5~4.5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V4 | 0.5~4.5V DC | DC 5±0.25V | 8mA | R≥50kΩ | <2kΩ |
材料特性：
接口及壳体 | 不锈钢304 |
O形圈 | 氟橡胶 |
传感器膜片 | 钛基合金，可定制 |
重量 | 约180g |
AP90 | G | 010B | A1 | F2 | W2 |
型号 | 压力类型 | 量程范围 | 输出 | 安装螺纹 | 电气连接 |
AP90 | G=表压 | 010K=10KPa G | A1=4~20mA | F1=M20x1.5外 | W1=直出1米 |

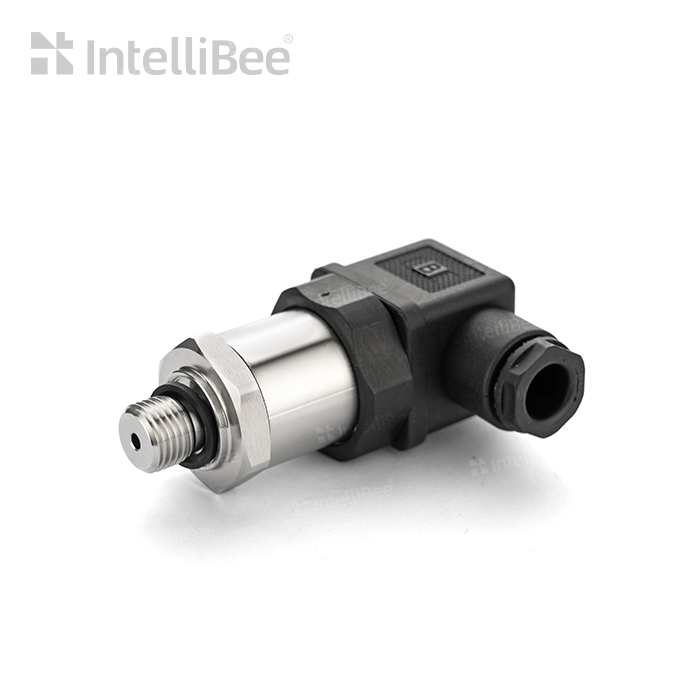

以上示例型号：AP90G010BA1F2W2参数说明（JC690系列动态压力传感器/变送器；量程：0-1MPa表压；输出：4-20mA；精度：典型0.5%FS；供电：9~30V DC,压力连接：G1/4外；电气连接：赫斯曼插头；特殊说明：010B=10bar G/A 中的G/A代表表压和绝压都有这个量程，G表压，A绝压）
备注：订货单品单批次超过一定数量，可接受客户定制。详情请联系销售选型工程师.
