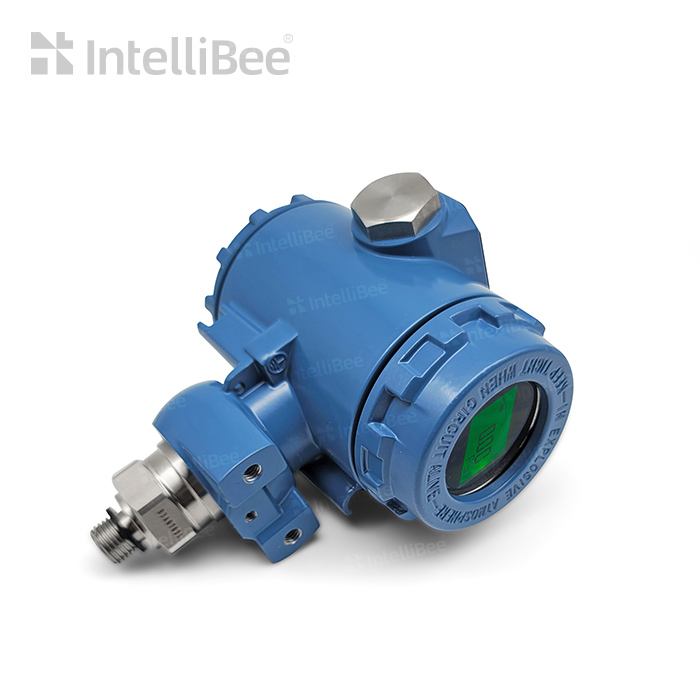

AP83系列防爆型压力变送器是应用全隔离电路技术研发设计的可带HART通信协议的全隔离智能现场测量仪表，结合先进的压阻式硅片式传感器设计制造技术，将传感器信号传换为标准化信号输出，防爆型压力传感器经过长期老化性能稳定可靠。应用于环境比较恶劣的露天现场，要求能够现场观测压力显示。适用于石油、化工、冶金、电力，轻工、纺织、环境控制等行业的过程控制和压力测量。
EX-防爆等级依据Ex iaIICT6按ATEX可用于下列危险环境：气体，蒸汽和雾：连接到0区，1区，2区，粉尘：连接到20区，21区，22区，矿区：M1和M2类，此类压力变送器由本安安全栅或通过标准的齐纳二极管输入电压10...30V，输出信号4...20mA两线制。
隔离防爆Ex dⅡCT6提供后接防爆软管4分管外牙，传感器安装时须考虑做好电气走线防护。
* 壳体铝合金材质，本安防爆设计
* 多种信号输出，性价比高
* 可配LCD、LED数显表
* 测量综合精度高，长期稳定性好
* 抗震动，可全天侯露天使用
* 锅炉，管道
* 水利水电，电力
* 石油，化工，
* 食品，医药行业
* 液压测量，楼宇自控
性能参数：
测量范围 | 0~35KPa...150MPa | |
过载能力 | 200%FS(量程＜6Bar) 300%FS(量程≥6Bar) | |
爆破压力 | 300%FS(量程＜6Bar) 500%FS(量程≥6Bar,极限1800Bar) | |
耐 用 性 | ﹥1x107循环（P:10~90%FS） | |
压力类型 | 表压/绝压 | |
测量介质 | 与17-4/316不锈钢兼容的气体或液体 | |
响应时间 | ≤4ms | |
分辨率 | 0.01%FS | |
综合精度(线性、迟滞、重复性) | 典型：±0.5%FS | 最大：±1%FS |
长期稳定性 | 典型：±0.2%FS | 最大：±0.3%FS |
零点温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.05%FS/℃ |
灵敏度温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.05%FS/℃ |
环境条件：
介质温度 | -40～100℃ |
环境温度 | -40～85℃ |
补偿温度 | -10～70℃ |
储存温度 | -30～105℃ |
抗振动性 | 20g(<6bar) ; 10g(≥6bar) IEC 60068-2-2 |
抗冲击性 | 500g(<6bar) ; 200g(≥6bar) IEC 60068-2-27 |
本安防爆 | Ex iaⅡCT6 Ga 供电配齐纳安全栅（电流过大时，瞬时熔断保险丝） |
隔离防爆 | Ex dⅡCT6 Gb 传感器电缆线穿接防爆软管走线，防止电缆线扯动、磨损短路 |
线缆保护 | 电极反转保护和短路保护 |
绝缘阻抗 | ﹥100MΩ(100V) |
外壳防护 | 电缆型（IP67） 符合IEC 60529标准 |
认证 | CE (欧盟) |
电气规格：
代号 | 标准信号（带短路保护） | 供电电压，带极性保护 | 供电-电流 | 负载（R） | 输出阻抗 |
A1 | 4~20mA | DC 9~30V | 最大25mA | R≤(U-9)/0.02Ω |
|
V1 | 1~5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
材料特性：
接口及壳体 | 不锈钢304 |
传感器膜片 | 不锈钢316L(量程＜6Bar) /17-4PH不锈钢(量程≥6Bar) |
重量 | 约200g |
AP83 | G | 040B | A1 | F2 | W1 | ED |
型号 | 压力类型 | 量程范围 | 输出 | 安装螺纹 | 电气连接 | 防爆等级 |
AP83 | G=表压 | 035K=35KPaG | A1=4~20mA | F1=M20x1.5外 | W1=直出1米 | E=Ex iaIICT6 |
以上示例型号：AP83G040BA1F2W1ED参数说明（AP83系列防爆压力传感器/变送器；量程：0-4MPa表压；输出：4-20mA；精度：典型0.5%FS；供电：9~30V DC,压力连接：G1/4外；电气连接：螺纹直出2米；本安防爆Ex iaIICT6；隔爆Ex dIICT6，特殊说明：010B=10bar G/A 中的G/A代表表压和绝压都有这个量程，G表压，A绝压）
备注：订货单品单批次超过一定数量，可接受客户定制。详情请联系销售选型工程师
