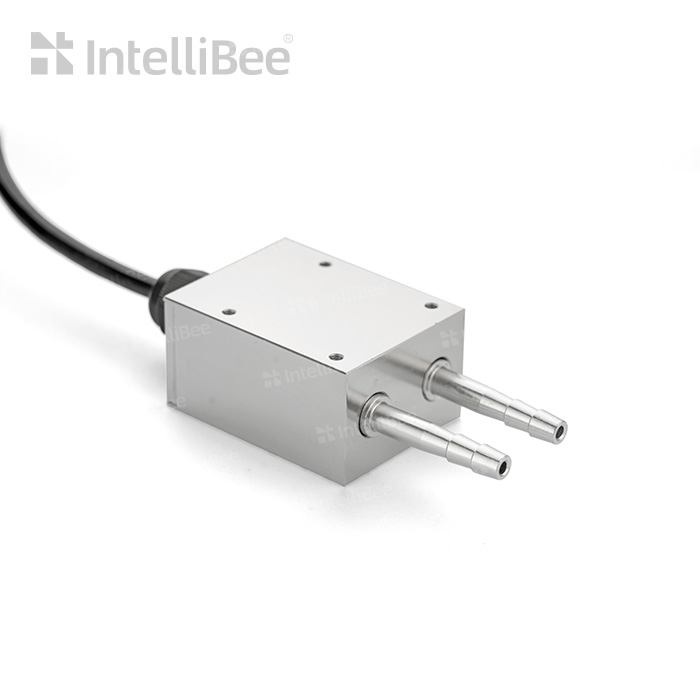

AP26风差压变送器是采用硅压阻式差压芯体组装而成，产品整体为铝合金结构，两个压力接口为Ø6气管接头，可直接安装在测量管道上或通过引压管连接。安装简单，结构小巧轻便，广泛应用于锅炉送风，井下通风等电力、煤炭行业，超净厂房自动化检测压力过程控制。
* Ø6气管接头,安装简便
* 测量微小气体差压值
* 工作温度范围广
* 综合精度高
* 暖通，无尘室技术
* 滤清器技术、流量检测
* 锅炉送风，井下通风
* 皮托管，流量孔板
性能参数：
测量范围 | 0~100Pa...100Kpa……10MPa（可选） | |
过载能力 | 1.5~2倍满量程压力 | |
爆破压力 | 4xFS | |
耐 用 性 | ﹥1x107循环（P:0~FS） | |
压力类型 | 表压/差压 | |
测量介质 | 与304不锈钢兼容的干燥洁净气体及液体 | |
响应时间 | ≤4ms | |
分辨率 | 最小分辨0.5Pa | |
综合精度 (线性、迟滞、重复性) | 典型：±0.5%FS | 最大：±1%FS |
长期稳定性 | 典型：±0.2%FS/年 | 最大：±0.3%FS/年 |
零点温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.05%FS/℃ |
灵敏度温度漂移 | 典型：±0.02%FS/℃ | 最大：±0.05%FS/℃ |
环境条件：
介质温度 | -40～100℃ |
环境温度 | -40～85℃ |
补偿温度 | -20～80℃ |
抗振动性 | 10g IEC 60068-2-6 |
抗冲击性 | 100g/1ms IEC 60068-2-27 |
EMC-发射 | EN61000-6-3 |
EMC-抗扰 | EN61000-6-2 |
绝缘阻抗 | ﹥100MΩ/100V |
外壳防护 | 插头型（IP65）； 电缆型（IP67）符合IEC 60529标准 |
认证 | CE |
电气规格：
代号 | 标准信号（带短路保护） | 供电电压，带极性保护 | 供电-电流 | 负载（R） | 输出阻抗 |
A1 | 4~20mA | DC 9~30V | 最大25mA | R≤(U-9)/0.02Ω |
|
V1 | 1~5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V2 | 0~5 V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V3 | 0.5~4.5V DC | DC 9~30V | 8mA | R≥50kΩ | <2kΩ |
V4 | 0.5~4.5V DC | DC 5±0.25V | 8mA | R≥50kΩ | <2kΩ |
材料特性：
接口及壳体 | 不锈钢304 |
密封 | 硅橡胶 |
传感器膜片 | 硅晶圆（可测干燥、无粉尘、非腐蚀或弱腐蚀、洁净气体）及隔离膜片316L |
重量 | 约150g |
AP26 | G | 01KN | A1 | F2 | W2 |
型号 | 压力类型 | 量程范围 | 输出 | 安装螺纹 | 电气连接 |
AP26 | G=表压或风压 | 002C=±200Pa G/D | A1=4~20mA | F1=M20x1.5外 | W1=直出1米 |
以上示例型号：AP26G01KNA1F2W3参数说明（AP26风压/微差压传感器/变送器；量程：0～-1KPa表压；输出：4-20mA；精度：典型0.5%FS；供电：9~30V DC,压力连接：G1/4外；电气连接：M12插头角出1米非屏蔽电路线；选型备注：量程表01KP=1KPa G/D中的G表示表压或风压，就是和大气形成压差，也就是单个压力口的风压测量，D是差压测量，测二个压力口之间的压力差，用外形图中B铜接头引接负压口，如上外形图图示。
备注：订货单品单批次超过一定数量，可接受客户定制。详情请联系销售选型工程师。
